Archivo Visual de Trabajo

Galería de Borradores, Demos y Referencias

Selección visual para reuniones internas, comparación de alternativas y desarrollo del proyecto.

⚠️ Importante: Las imágenes marcadas como borrador o demo son propuestas conceptuales y no representan el plano municipal definitivo, cantidades de lotes aprobadas, obras contratadas ni promesas comerciales. Solo los documentos identificados como fuente sirven para corroborar el inmueble matriz.

Base documental

Referencias oficiales disponibles

Fotografías de documentos fuente. Se conservan para contraste interno y requieren copias certificadas o actualizadas cuando corresponda.

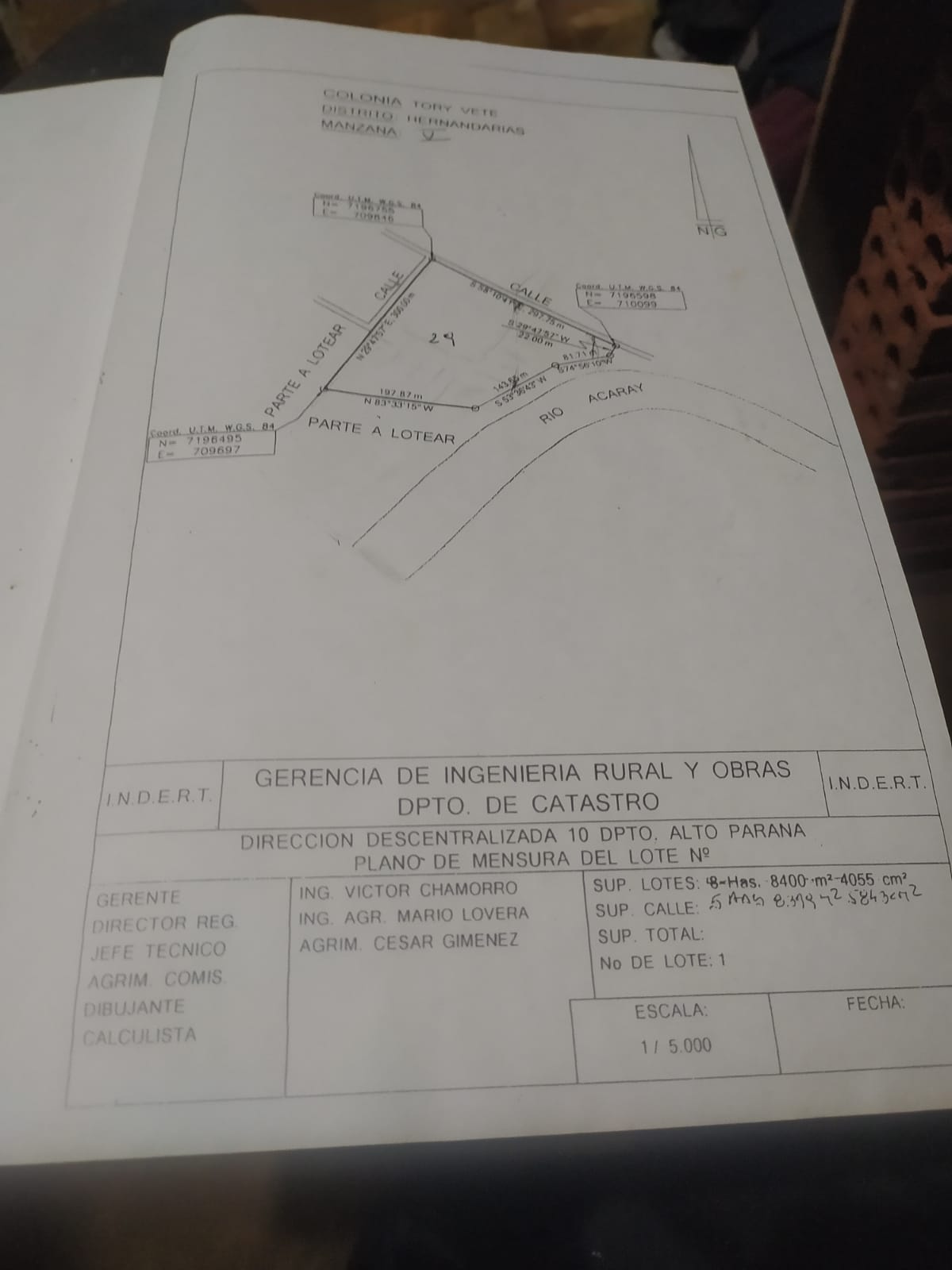

Fotografía del plano de mensura del INDERT — Fuente documentalPlano de mensura del INDERT
Referencia del inmueble matriz, rumbos, linderos y coordenadas.

Exploración técnica

Anteproyectos gráficos

Alternativas preliminares de trazado y zonificación. Deben ajustarse a la mensura y al plano aprobado.

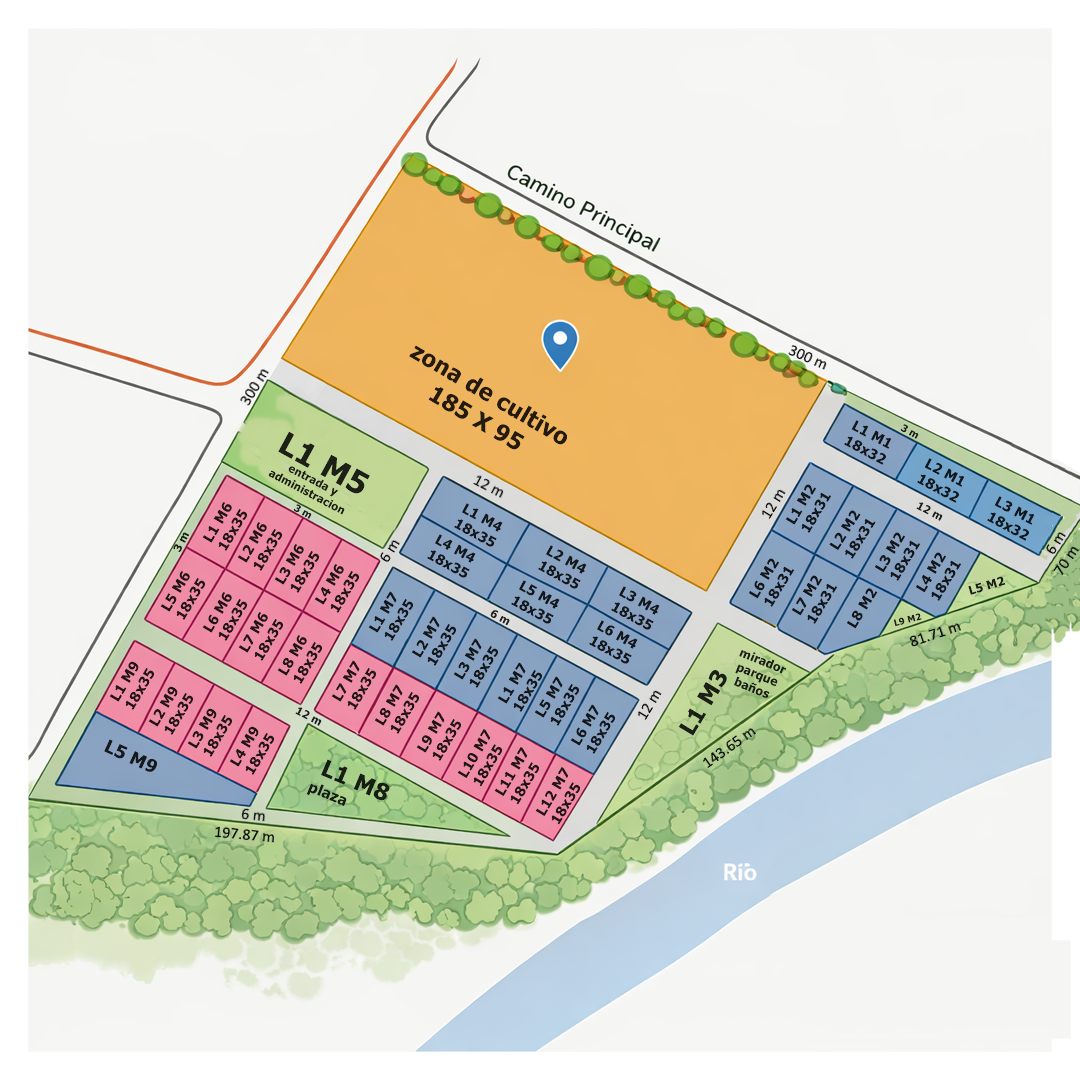

Borrador de distribución de lotes y áreas — Borrador conceptualDistribución inicial de lotes
Estudio preliminar de manzanas, lotes y sector de reserva.

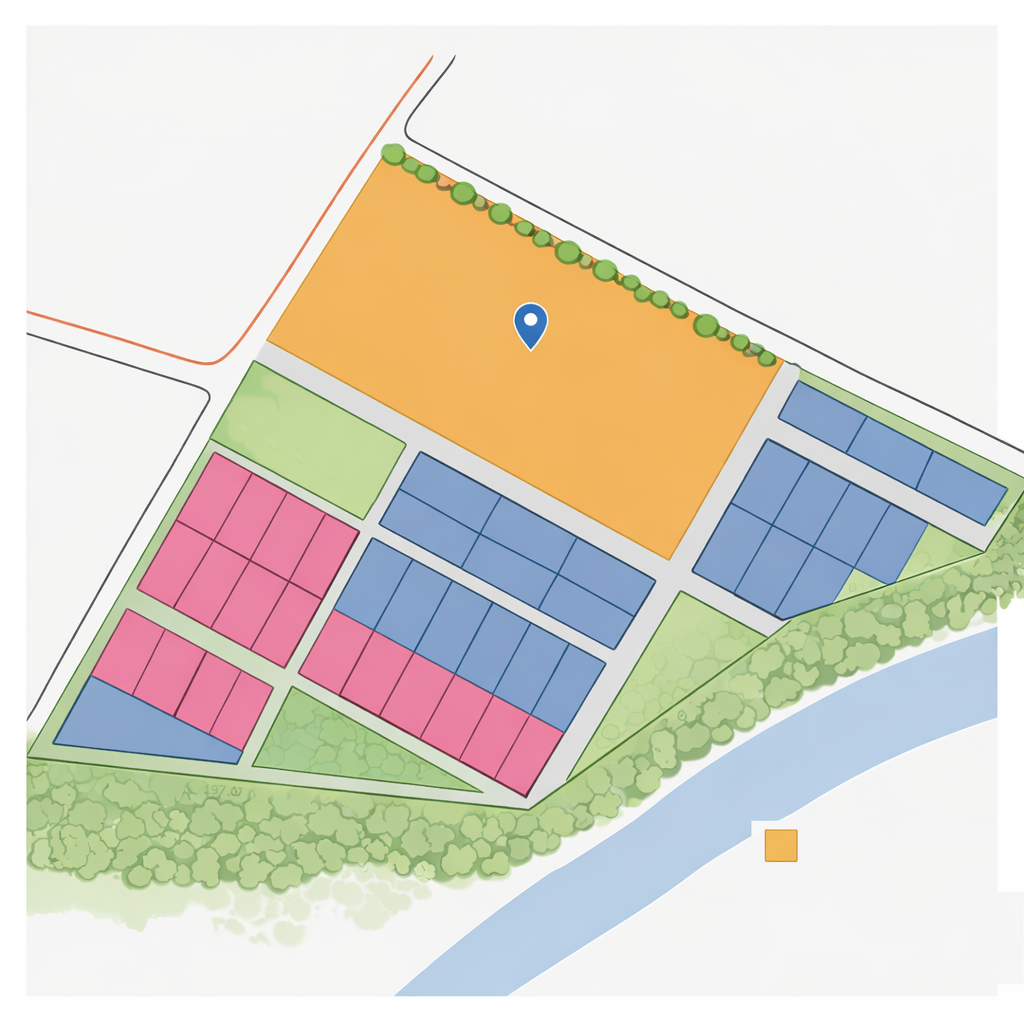

Borrador de zonificación por colores — Borrador conceptualZonificación por sectores
Exploración de áreas residenciales, reserva y borde ribereño.

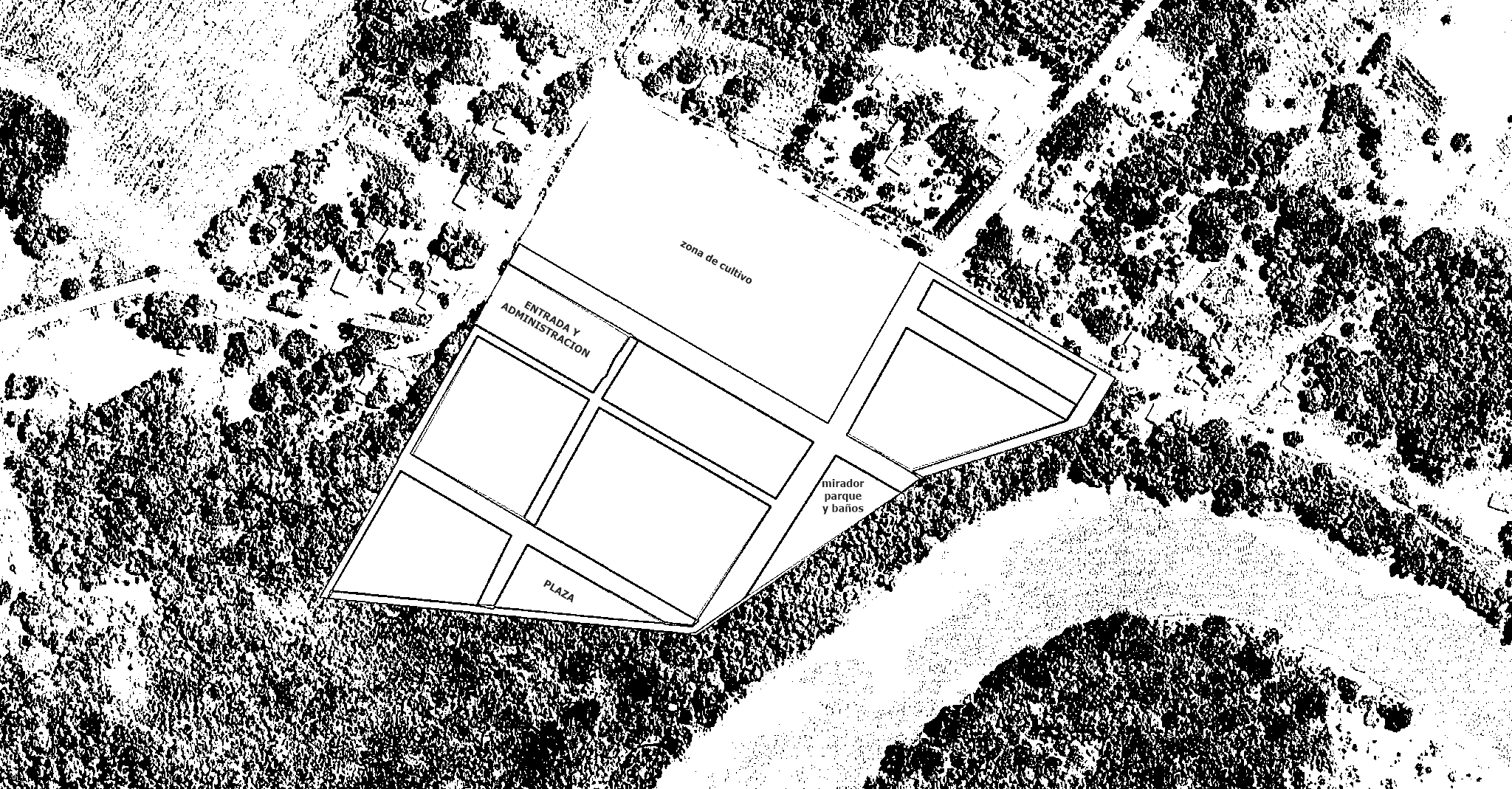

Borrador monocromático del trazado — Borrador conceptualEstudio de trazado general
Versión monocromática para analizar calles y ocupación del terreno.

Comunicación visual

Renders y demos de presentación

Imágenes orientativas para explorar atmósfera, paisajismo y volumen. No describen obras aprobadas.

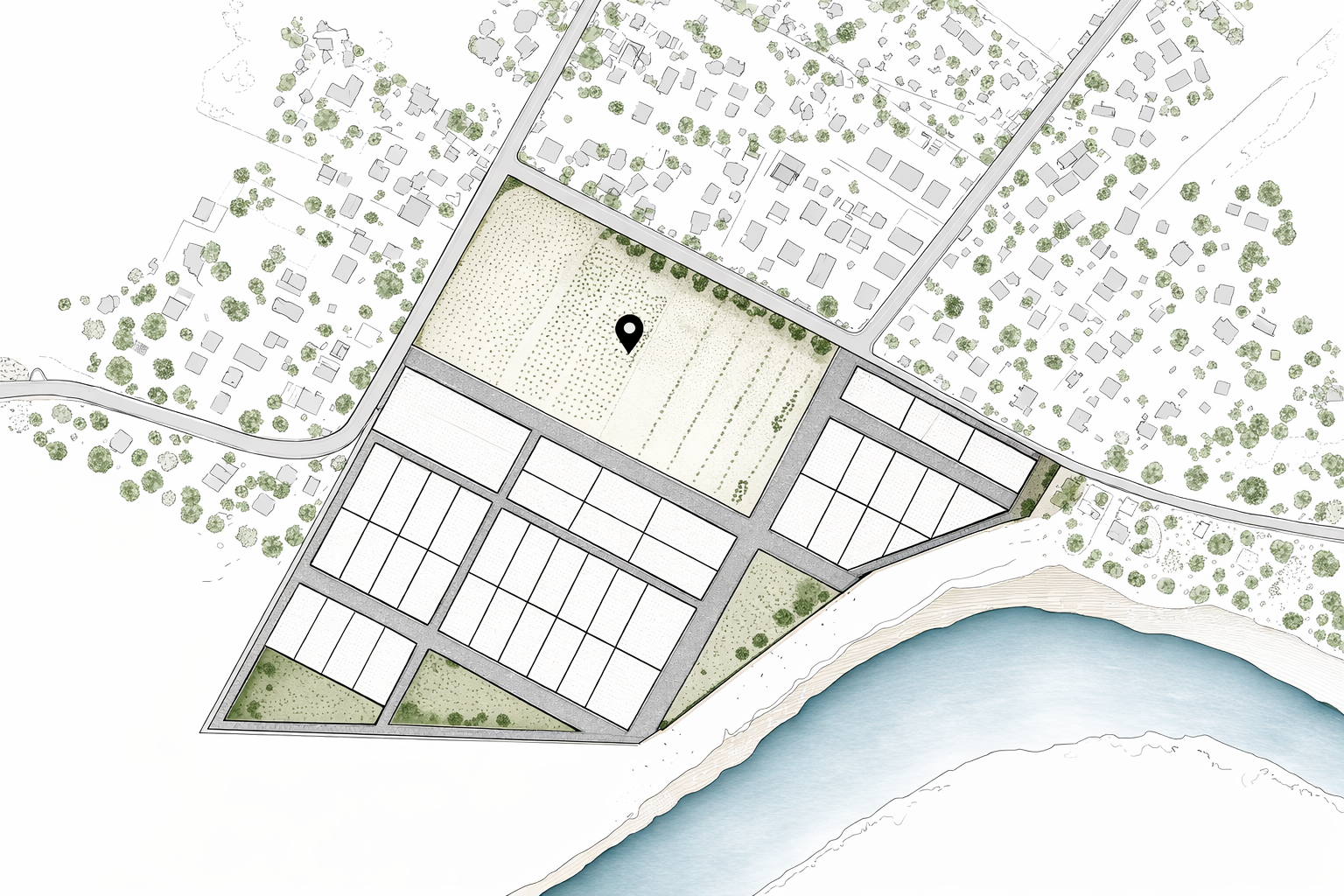

Demo paisajística del masterplan — Demo visualMasterplan paisajístico
Ejemplo de lenguaje gráfico para una futura presentación.

Demo de vista aérea del proyecto — Demo visualVista aérea conceptual
Representación ilustrativa del conjunto y su relación con el entorno.

Demo de volumetría tridimensional — Demo visualVolumetría de estudio
Modelo preliminar para evaluar masas, accesos y organización espacial.
